Elektrisches Kabel

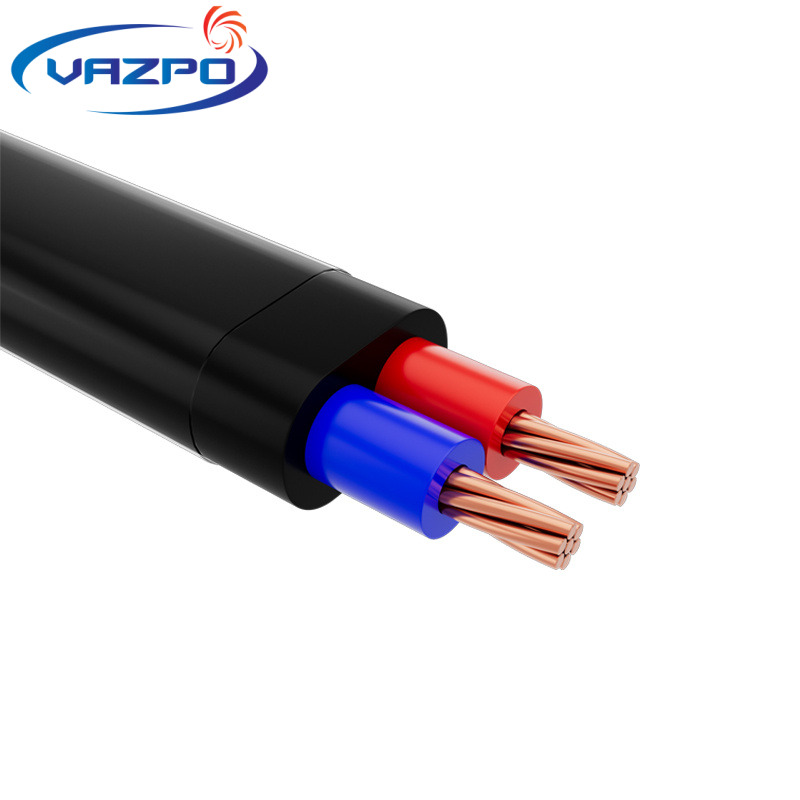

Nylonblech Kupfer Flachkabel

*Haltbarkeit: Die robuste Konstruktion des Kabels widersteht mechanischer Belastung und gewährleistet so eine langfristige Zuverlässigkeit auch unter schwierigen Bedingungen.
*Feuchtigkeitsbeständigkeit: Hohe Beständigkeit gegen Wasseraufnahme, wodurch Schäden durch Feuchtigkeit verhindert werden.
*Flexibilität: Einfache Installation auch in engen Räumen und Leitungen ohne Einbußen bei der Stabilität.
*Schutz vor Nagetieren und Insekten: Die Nylonhülle schützt vor Schädlingen und verringert so das Beschädigungsrisiko.
*Jetzt online ein Angebot anfordern, Kontakt aufnehmen, kostenlose Muster erhältlich.

Für Projekte/Bulk OrdersBulk-Untersuchung

Geben Sie Produkt, Spezifikation und Menge zur Prüfung vor der Zahlung an.

Bulk-Untersuchung

Produktvorteile

Für zuverlässige PV-Leistung

Die wichtigsten Produktvorteile werden in einem übersichtlichen Format für Ingenieure, Distributoren und Projekteinkäufer präsentiert.

4-stufiger Schutz

Verstärkte Konstruktion für anspruchsvolle Photovoltaik-Umgebungen.

14 Extremprüfungen

Die Informationen zur Leistungsüberprüfung können zusammen mit der zugehörigen technischen Dokumentation überprüft werden.

Vollständig zertifiziert

TÜV-, CE-, RoHS-und REACH-Konformitätsinformationen an einem Ort.

Stabilität in rauen Umgebungen

Die Positionierung konzentrierte sich auf Langlebigkeit, Sicherheit und langfristige Projektzuverlässigkeit.

Technische Spezifikation

Produktspezifikationen

Ursprüngliche Produktanwendung, Struktur, Merkmale und technische Daten.

Anwendung

Dieses Kabel ist für die Strom-, Beleuchtungs- und Steuerstromkreisverdrahtung in Wohn-, Gewerbe- und Industriegebäuden konzipiert. Es eignet sich für trockene und feuchte Umgebungen und ist bis zu einer Temperatur von 70 °C temperaturbeständig. Es wird häufig in verschiedenen Gebäudesystemen eingesetzt und ist ideal für Installationen wie Steckdosen, Beleuchtungssysteme, HLK-Anlagen und Schaltschränke. Dank seiner Vielseitigkeit ist es eine ausgezeichnete Wahl für allgemeine Verdrahtungen und gewährleistet zuverlässige Leistung in einem breiten Anwendungsbereich, von Wohnhäusern bis hin zu großen Gewerbegebäuden.

Struktur

Leiter: 99,97 % sauerstofffreies Kupfer

Isolierung: PVC (Polyvinylchlorid). Die robuste PVC-Isolierung schützt die Leiter vor Umwelteinflüssen und gewährleistet so eine dauerhafte und zuverlässige Funktion.

Mantel: Nylon. Nylon ist ein Material mit guter Hochtemperaturbeständigkeit und kann dauerhaft bei 200 °C eingesetzt werden. Es behält seine guten mechanischen und elektrischen Isolationseigenschaften. Zudem ist es schlag- und ermüdungsbeständig. Es reißt nicht. Bei hohen Temperaturen verbrennt und zersetzt es sich lediglich, entzündet sich aber nicht. Es bietet einen Schutz für alle Arten von Drähten und Kabeln.

Farbe: Schwarz

Merkmale

1. Produktionsnorm: JB/T10261-2014

2. Nennspannung: Uo/U beträgt 300/500 V

3. Zulässige Langzeittemperatur: Nicht über 70 °C

4. Ab einer Dicke der Nylonummantelung von 0,2 mm wird ein Eindringen von Termiten in Drähte und Kabel vollständig verhindert. Bei einer Ummantelung von 0,5 mm und mehr wird Mäusen effektiv vor dem Anknabbern von Drähten und Kabeln geschützt. Damit wird die bisherige Methode, dem Kabelmantelmaterial Chemikalien beizumischen, um Mäuse vor Kabeln zu schützen, grundlegend verändert.

Nylonblech Kupfer Flachkabel

Modellspannung	Spezifikationen	Außendurchmesser	Leiterstruktur		OD-Leiter	Isolationsdicke	Dicke der Nylonjacke	PVC-Manteldicke	Gewicht
Modellspannung	2 mm	mm	N/mm		mm	mm	mm	mm	kg/km
300/500 V	2×0,75	4,12 x 6,35	1	0,97	0,97	0,45	0,15	0,90	48,0
300/500 V	2×0,75(B)	4,26 x 6,63	7	0,37	1.11	0,45	0,15	0,90	50,3
300/500 V	2×1	4,28 x 6,67	1	1.13	1.13	0,45	0,15	0,90	55,0
300/500 V	2X1(B)	4,44 x 6,99	7	0,43	1.29	0,45	0,15	0,90	57,5
300/500 V	2×1,5	4,52 x 7,15	1	1,37	1,37	0,45	0,15	0,90	66,8
300/500 V	2×1,5(B)	4,68 x 7,47	7	0,51	1,53	0,45	0,15	0,90	68,3
300/500 V	2×2,5	5,12 x 8,14	1	1,76	1,76	0,45	0,15	1,00	93,9
300/500 V	2×2,5(B)	5,37 x 8,64	7	0,67	2.01	0,45	0,15	1,00	98,3
300/500 V	2×4	5,6 x 9,1	1	2.24	2.24	0,45	0,15	1,00	128,0
300/500 V	2×4(B)	5,88 x 9,66	7	0,84	2,52	0,45	0,15	1,00	131.1
300/500 V	2×6	6,51 x 10,71	1	2,73	2,73	0,55	0,15	1.10	181,0
300/500 V	2X6(B)	6,87 x 11,43	7	1.03	3.09	0,55	0,15	1.10	186,7
300/500 V	2×10	7,67 x 12,83	1	3.20	3.20	0,75	0,18	1.20	250,0
300/500 V	2X10(B)	8,43 x 14,35	7	1,32	3,96	0,75	0,18	1.20	292,6
300/500 V	3×0,75	4,12 x 8,58	1	0,97	0,97	0,45	0,15	0,90	72.1
300/500 V	3×0,75(B)	4,26×9	7	0,37	1.11	0,45	0,15	0,90	75,4
300/500 V	3×1	4,28 x 9,06	1	1.13	1.13	0,45	0,15	0,90	82,5
300/500 V	3X1(B)	4,44 x 9,54	7	0,43	1.29	0,45	0,15	0,90	86,3
300/500 V	3×1,5	4,52 x 9,78	1	1,37	1,37	0,45	0,15	0,90	100,2
300/500 V	3×1,5(B)	4,68 x 10,26	7	0,51	1,53	0,45	0,15	0,90	102,4
300/500 V	3×2,5	5,12 x 11,16	1	1,76	1,76	0,45	0,15	1,00	140,9
300/500 V	3×2,5(B)	5,37 x 11,91	7	0,67	2.01	0,45	0,15	1,00	147,5
300/500 V	3×4	5,81 x 12,81	1	2.24	2.24	0,45	0,15	1.10	199,8
300/500 V	3×4(B)	6,09 x 13,65	7	0,84	2,52	0,45	0,15	1.10	204,9
300/500 V	3×6	6,51 x 14,91	1	2,73	2,73	0,55	0,15	1.10	271,4
300/500 V	3X6(B)	6,87 x 15,99	7	1.03	3.09	0,55	0,15	1.10	280,0
300/500 V	3×10	7,67 x 17,98	1	3.20	3.20	0,75	0,18	1.20	375,0
300/500 V	3X10(B)	8,43 x 20,26	7	1,32	3,96	0,75	0,18	1.20	438,9
