Fil électrique
01

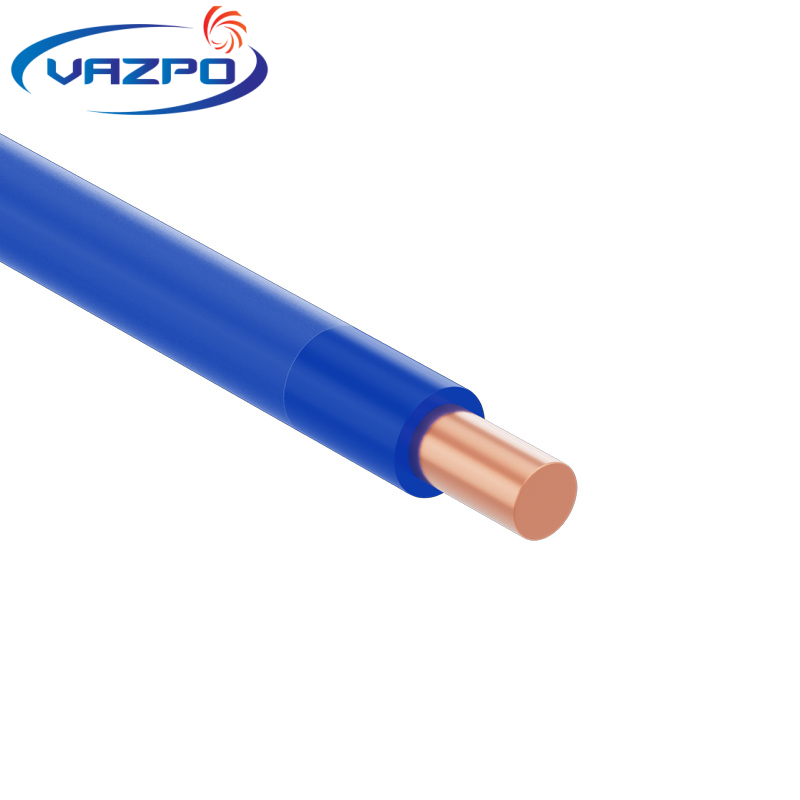

Câble THHN en cuivre multibrins pour le bâtiment
Application
Les câbles THHN sont polyvalents et couramment utilisés pour le câblage des circuits d'alimentation, d'éclairage et de commande dans les bâtiments résidentiels et commerciaux. Leur flexibilité et leurs hautes performances les rendent idéaux pour les installations électriques, le câblage de machines et les circuits de moteurs. Ces câbles conviennent aux environnements secs ou humides et résistent à des températures allant jusqu'à 90 °C. Dans les habitations, ils sont utilisés pour les circuits alimentant les prises, l'éclairage et les appareils électroménagers. Dans les bâtiments commerciaux, on les retrouve fréquemment dans les systèmes électriques, les centres de données et les circuits de commande. Les câbles THHN peuvent également être installés dans des conduits, ce qui les rend idéaux pour le câblage apparent ou encastré dans des systèmes tels que le CVC et la sécurité.
Structure
Conducteur : cuivre sans oxygène à 99,97 %
Isolation : PVC (polychlorure de vinyle). Le matériau PVC durable protège les conducteurs des facteurs environnementaux, contribuant ainsi à maintenir des performances fiables dans le temps.
Gaine : Nylon. Le nylon offre une excellente résistance aux hautes températures et peut être utilisé durablement à 200 °C. Il conserve de bonnes propriétés mécaniques et d'isolation électrique. Résistant aux chocs et à la fatigue, il ne se fissure pas. À haute température, il brûle et se décompose sans s'enflammer. Il assure la protection par revêtement de tous types de fils et câbles.
Couleur : noir/rouge/bleu/vert/jaune/blanc
Caractéristiques
1. Norme de production : JB/T10261-2014
2. Tension nominale : Uo/U = 450/750 V
3. Température admissible à long terme : ne pas dépasser 90 °C
4. Lorsque l'épaisseur du revêtement en nylon atteint 0,2 mm, il empêche totalement les termites d'envahir les fils et les câbles. À partir de 0,5 mm d'épaisseur, il empêche efficacement les souris de ronger les fils et les câbles, remplaçant ainsi la méthode traditionnelle qui consistait à ajouter des produits chimiques au matériau de la gaine pour empêcher les rongeurs de les endommager.
Câble THHN en cuivre multibrins pour le bâtiment
| Tension | Caractéristiques | Références de | Structure du conducteur | conducteur OD | épaisseur de l'isolant | Épaisseur de la gaine | Poids | |
| 2 mm | mm | N/mm | mm | mm | mm | kg/km | ||
| 450/750 V | 1.5 | 2,79 | 7 | 0,51 | 1,53 | 0,45 | 0,15 | 18.7 |
| 450/750 V | 2.5 | 3.26 | 19 | 0,40 | 2.00 | 0,45 | 0,15 | 28.6 |
| 450/750 V | 4 | 3,81 | 19 | 0,51 | 2,55 | 0,45 | 0,15 | 43.4 |
| 450/750 V | 6 | 4,62 | 19 | 0,63 | 3,15 | 0,55 | 0,15 | 65,4 |
| 450/750 V | 10 | 6,54 | 49 | 0,51 | 4,59 | 0,75 | 0,18 | 113.2 |
| 450/750 V | 16 | 7,83 | 49 | 0,63 | 5,67 | 0,85 | 0,18 | 168,4 |
