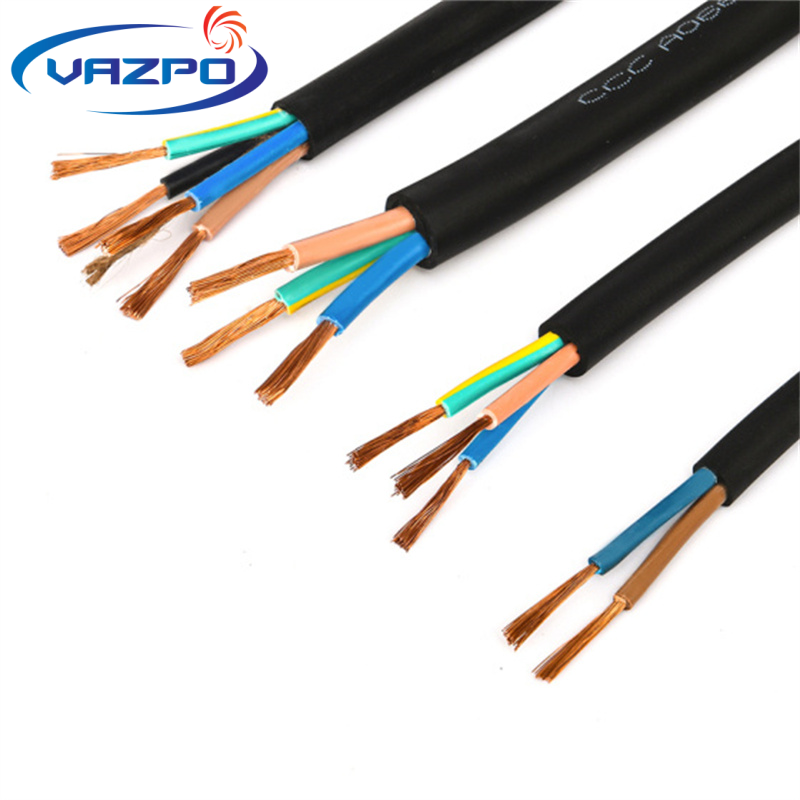

Câble en caoutchouc H05RR-F isolé et gainé EPR
Application
Les câbles en caoutchouc H05RR-F sont polyvalents et durables, conçus pour le raccordement de divers équipements électriques mobiles fonctionnant sous une tension alternative de 500 V ou moins. Ils sont largement utilisés dans les appareils électroménagers tels que les lave-linge, les aspirateurs et les appareils de cuisine. Dans les secteurs industriel et agricole, ils alimentent les machines, les pompes et les équipements mobiles, offrant une résistance à l'huile, à l'eau et aux contraintes mécaniques. Leur construction robuste les rend idéaux pour une utilisation en extérieur, notamment sur les chantiers, pour la distribution électrique lors d'événements et pour les systèmes d'énergies renouvelables. La flexibilité et la durabilité de ces câbles leur permettent également de fonctionner dans des environnements difficiles, garantissant ainsi une performance durable aussi bien en milieu sec qu'humide.
Structure
Conducteur : conducteur en cuivre flexible de classe 5
Isolation : mélange EPR (caoutchouc éthylène-propylène)/caoutchouc
Gaine : mélange de PCP (polychloroprène) et de caoutchouc
Caractéristiques
1. Norme produit : IEC 60245
2. Certification : TUV/CQC/CCC/EN
3. Tension nominale : 300/500 V ; 450/750 V
4. Température de fonctionnement admissible à long terme ≤ 60℃
5. Modèles : H05RR-F, H05RN-F, H07RN-F et autres spécifications disponibles
6. Parce que la résistance à l'allongement du câble H05RR-F est inférieure à celle du câble H05VV-F, et que le taux d'allongement est supérieur à celui du câble H05VV-F, le H05VV-F est plus flexible que le H05VV-F.
Spécification
| Non. Section transversale du conducteur | Nombre de brins/Diamètre du conducteur | Épaisseur de l'isolant | Épaisseur de la gaine | Résistance CC maximale du conducteur (20 ℃) |
| mm2 | pc/mm | mm | mm | Ω /km |
| 4×0,75 | 24/0,20 | 0,6 | 0,9 | 26 |
| 4×1 | 32/0,20 | 0,6 | 0,9 | 19,5 |
| 4×1,5 | 48/0,20 | 0,8 | 1.1 | 13.3 |
| 4×2,5 | 77/0,20 | 0,9 | 1.2 | 7,98 |
| 4×4 | 56/0,30 | 1.0 | 1.3 | 4,95 |
| 4×6 | 7×12/0,30 | 1.0 | 1.4 | 3.3 |
