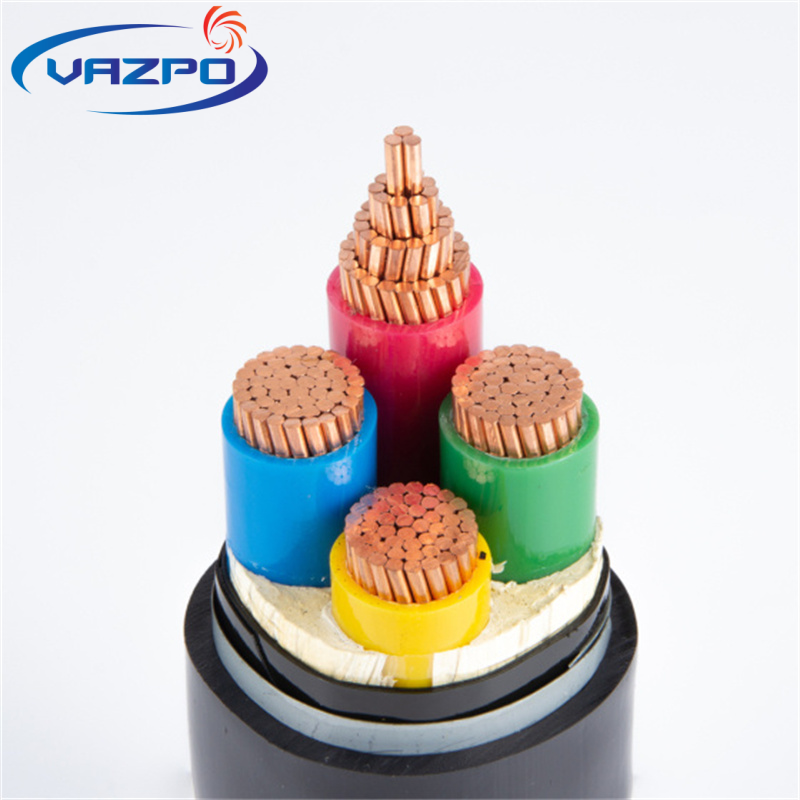

Câble d'alimentation blindé en ruban d'acier CU/XLPE/STA/PVC
Application
Les câbles d'alimentation sont utilisés dans les systèmes de distribution électrique, les applications industrielles et les projets d'infrastructure. Ils garantissent des connexions stables entre les sources d'énergie et les utilisateurs, et conviennent aux installations intérieures comme extérieures. Conçus pour résister aux contraintes mécaniques, aux variations de température et aux conditions environnementales, ces câbles offrent des performances fiables dans divers environnements.

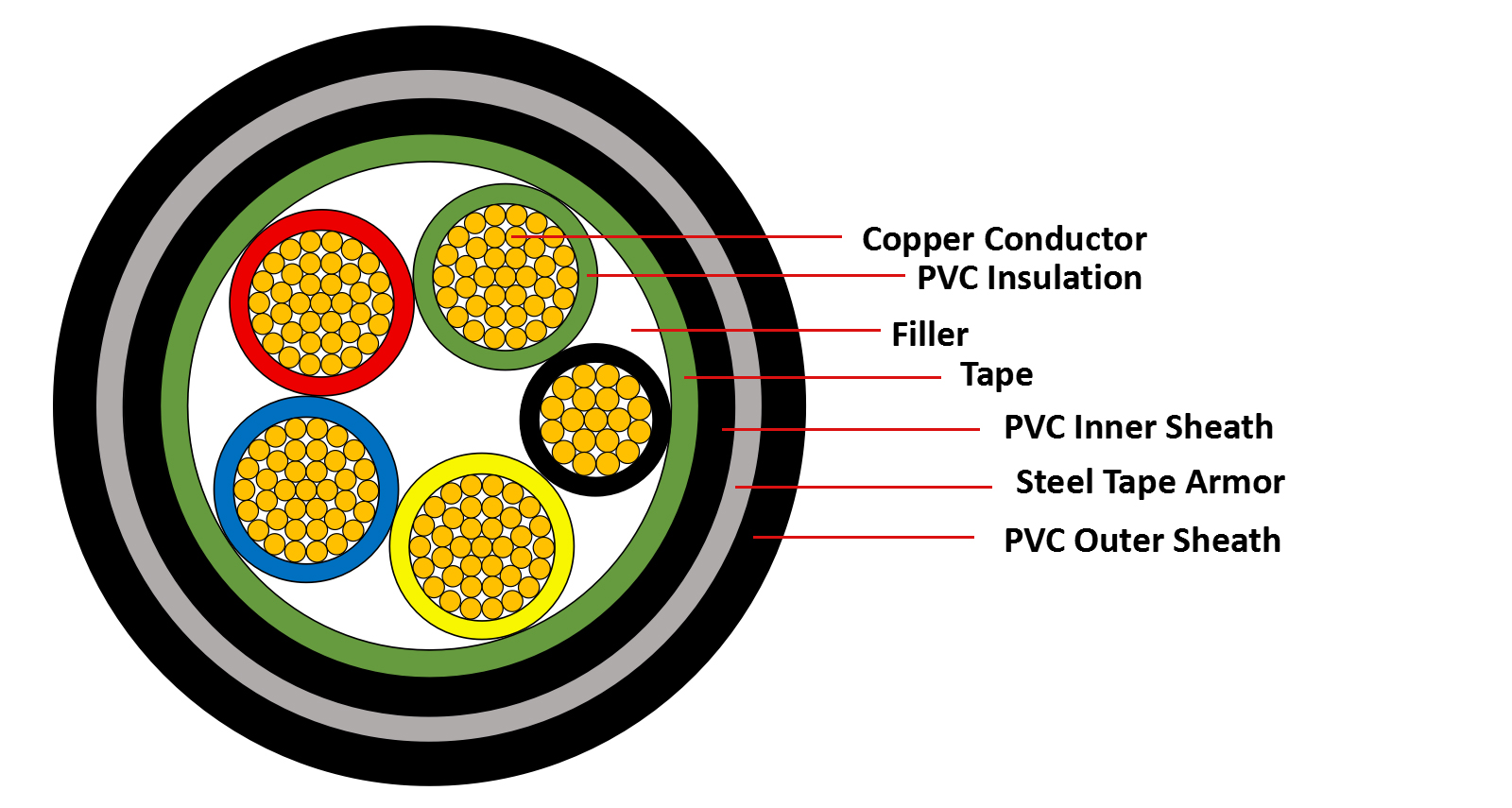

Structure
Conducteur : cuivre sans oxygène
Isolation : XLPE (polyéthylène réticulé)
Gaine extérieure : PVC (polychlorure de vinyle) + blindage en ruban d'acier
Couleur : noir
Caractéristiques
1. Normes de référence : GB/T12706, IEC60502
2. Certification : CQC
3. Tension nominale : Uo/U = 0,6/1 kV
4. Température maximale de fonctionnement du conducteur : 90 °C
5. La température maximale du conducteur du câble pendant un court-circuit (durée inférieure à 5 secondes) ne doit pas dépasser 250℃ ;
6. Le câble doit être posé dans un environnement dont la température ne doit pas être inférieure à 0℃ et avec son rayon de courbure minimal comme suit.
Câble monoconducteur non blindé : 20D
Câble blindé monoconducteur : 15D
Câble triphasé non blindé : 15D
Câble blindé à trois conducteurs : 12D
D - Diamètre extérieur réel de l'échantillon de câble (mm)
Spécification
| Isolation XLPE Câble d'alimentation | YJV | CU/XLPE/PVC |
| YJLV | AL/XLPE/PVC | |
| YJV22 | CU/XLPE/STA/PVC | |
| YJLV22 | AL/XLPE/STA/PVC | |
| YJV23 | CU/XLPE/STA/PE | |
| YJLV23 | AL/XLPE/STA/PE | |
| YJV32 | CU/XLPE/SWA/PVC | |
| YJLV32 | AL/XLPE/SWA/PVC | |
| YJV33 | CU/XLPE/SWA/PE | |
| YJLV33 | AL/XLPE/CHOIX/PE |
| Isolation en PVC Câble d'alimentation | VV | CU/PVC/PVC |
| VLV | ALU/PVC/PVC | |
| VV22 | CU/PVC/STA/PVC | |
| VLV22 | AL/PVC/STA/PVC | |
| VV23 | CU/PVC/STA/PE | |
| VLV23 | AL/PVC/STA/PE | |
| VV32 | CU/PVC/SWA/PVC | |
| VLV32 | AL/PVC/SWA/PVC | |
| VV33 | CU/PVC/SWA/PE | |
| VLV33 | AL/PVC/SWA/PE |
Câble d'alimentation blindé en acier CU XLPE STA PVC
| Non. Section transversale du conducteur | Structure du conducteur | Épaisseur de l'isolant | Épaisseur de la gaine | Diamètre extérieur approximatif | Poids approximatif | Ampérage approximatif | |
| mm2 | N/mm | mm | mm | mm | kg/km | Air (A) | Souterrain(A) |
| 4×1,5 | 7/0,52 | 0,7 | 1,62 | 14.1 | 300 | 22 | 27 |
| 4×2,5 | 7/0,68 | 0,7 | 1,62 | 15.1 | 357 | 29 | 35 |
| 4×4.0 | 7/0,85 | 0,7 | 1,62 | 16.2 | 443 | 37 | 46 |
| 4×6.0 | 7/1.04 | 0,7 | 1,62 | 17.4 | 550 | 47 | 58 |
| 4×10 | 7/1,45 | 0,7 | 1,62 | 19.9 | 771 | 64 | 78 |
| 4×16 | 7/1,83 | 0,7 | 1,62 | 22.3 | 1061 | 86 | 102 |
| 4×25 | 7/2.29 | 0,9 | 1,62 | 26.3 | 1528 | 116 | 133 |
| 4×35 | 7/2,65 | 0,9 | 1,62 | 28.7 | 1996 | 143 | 161 |
| 4×50 | 10/2,62 | 1 | 1,71 | 29,8 | 2725 | 169 | 188 |
| 4×70 | 14/2,62 | 1.1 | 1,89 | 33,5 | 3602 | 217 | 237 |
| 4×95 | 19/2,62 | 1.1 | 2.07 | 37.3 | 4654 | 261 | 279 |
| 4×120 | 24/2,62 | 1.2 | 2.16 | 40,7 | 5795 | 304 | 318 |
| 4×150 | 30/2,62 | 1.4 | 2,34 | 45.4 | 7095 | 352 | 358 |
| 4×185 | 37/2,62 | 1.6 | 2,43 | 49,6 | 8660 | 404 | 402 |
| 4×240 | 48/2,62 | 1.7 | 2,61 | 55 | 10963 | 477 | 467 |
| 4×300 | 60/2,62 | 1.8 | 2,79 | 61.6 | 13650 | 562 | 535 |
| 4×400 | 60/2,98 | 2 | 3.06 | 71,7 | 1759 | 671 | 611 |
