Wie installiert man Solarkabelverbinder?

Ein sicherer Solarkabel Die korrekte Verkabelung ist entscheidend für die Sicherheit und Leistung Ihrer Anlage. Fehlerhafte Verkabelung kann zu Energieverlusten, Systemausfällen oder sogar Brandgefahr führen. Dieser Leitfaden erklärt Schritt für Schritt die korrekte Montage, Prüfung und Wartung von Solarkabeln und stellt die richtigen Werkzeuge und Techniken für eine sichere und effiziente Photovoltaikanlage vor.

Unverzichtbare Werkzeuge und Materialien für die Arbeit

Bereiten Sie alle benötigten Materialien vor, bevor Sie beginnen. Dies verhindert Unterbrechungen und gewährleistet eine korrekte Installation. Ein vollständiges Set an Spezialwerkzeugen für Solarkabel ist der erste Schritt zum Erfolg.

Benötigte Werkzeuge:

• Abisolierzange: Zum sauberen Entfernen der Isolierung, ohne den Kern des Solarkabels zu beschädigen.
• Crimpzange (Ratschentyp): Unverzichtbar für die präzise und gleichmäßige Druckausübung beim Crimpen von Solarkabeln.
• Kabelschneider: Zum geraden und sauberen Schneiden aller Solarkabel.
• Multimeter: Das unverzichtbare Gerät zum Testen von Solarkabeln und zum Überprüfen der elektrischen Durchgängigkeit.
• MC4-Schlüssel oder Trennwerkzeug: Speziell entwickelt zum Festziehen und sicheren Lösen von Standard-SchraubenSolarkabelverbinderDie

Benötigte Materialien:

• Solarkabel (korrekter AWG-Wert entsprechend der Stromstärke Ihres Systems).
• Steckverbinder für Solarkabel (z. B. MC4-Paare, wobei auf männliche und weibliche Ausführungen geachtet wird).
• Solarkabelklemmen (exakt auf Ihr Steckermodell und Ihre Kabelgröße abgestimmt).
• Wärmeschrumpfschlauch mit Klebeschicht zur wasserdichten Abdichtung von Solarkabelbaugruppen.

Die Investition in ein vorkonfektioniertes Set, das kompatible Werkzeuge und Materialien für Solarkabel enthält, vereinfacht den gesamten Installationsprozess von Solarkabeln.

Schritt-für-Schritt-Anleitung zur Installation von Solarkabelverbindern

Befolgen Sie diese Schritte für ein zuverlässiges Ergebnis. Die korrekte Installation der Solarkabel ist die Grundlage für die Systemsicherheit. Gehen Sie dabei niemals überhastet vor.

1. Kabelvorbereitung und Abisolierung
   Schneiden Sie das Solarkabel mit einem scharfen Kabelschneider auf die benötigte Länge. Verwenden Sie die Abisolierzange passend zum Kabelquerschnitt. Entfernen Sie 6–8 mm der äußeren Isolierung. Achten Sie darauf, die inneren Kupferlitzen nicht zu beschädigen. Verdrillen Sie die freiliegenden Litzen sauber miteinander. Dadurch ist das Kabel optimal für das Crimpen vorbereitet.

Profi-Tipp: Überprüfen Sie immer das abisolierte Kabel. Es sollte sauber sein und alle Adern sollten intakt sein. Bei Beschädigungen abschneiden und neu abisolieren.

1. Crimpen des Anschlusses
   Wählen Sie die passenden Solarkabelklemmen für Ihren Steckertyp. Führen Sie den abisolierten Draht vollständig in die Klemmenhülse ein. Setzen Sie die Klemme in die passende Matrize Ihres Solarkabelwerkzeugs, insbesondere der Crimpzange, ein. Üben Sie gleichmäßigen, festen Druck aus, um eine Kaltverpressung zu erzielen. Eine korrekte Crimpverbindung ist gleichmäßig und sicher. Überprüfen Sie die Verbindung visuell; das Metall sollte den Draht vollständig umschließen.

Wichtig: Verwenden Sie für diese Aufgabe keine herkömmliche Zange. Verwenden Sie ausschließlich eine geeignete Ratschen-Crimpzange, die speziell für die Konfektionierung von Solarkabeln entwickelt wurde. Sie gewährleistet stets gleichmäßigen Anpressdruck.

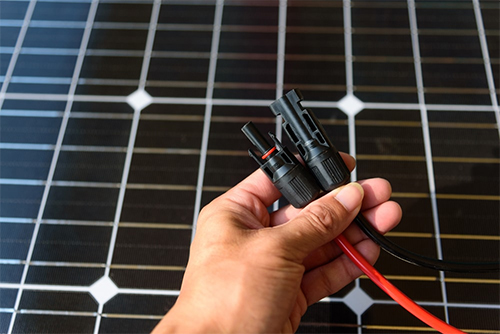

1. Steckverbinderbaugruppe
   Dieser Schritt stellt die Verbindung des Solarkabels her. Schieben Sie immer zuerst die wasserdichte Schutzkappe des Steckers auf das Kabel. Dies ist ein häufiger Fehler, den es zu vermeiden gilt. Drücken Sie den gecrimpten Anschluss fest in das Steckergehäuse, bis Sie ein deutliches Klicken hören. Dies signalisiert, dass die interne Verriegelung eingerastet ist. Schrauben Sie abschließend die Schutzkappe fest, um die Verbindung herzustellen. Die Solarkabelbaugruppe ist nun fertig.
2. Verdrahtungs- und Prüfleitfaden für Solarkabel

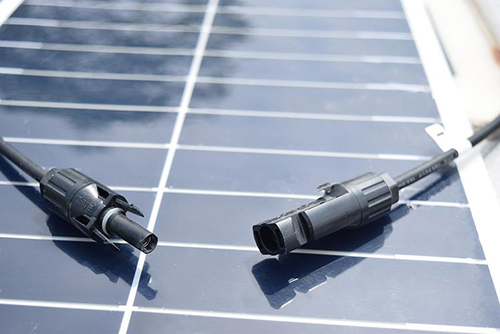

   Verbinden Sie die beiden Steckerpaare, indem Sie sie ausrichten und zusammendrücken, bis sie einrasten. Fahren Sie für die abschließende und wichtigste Überprüfung mit der Prüfung des Solarkabels fort. Verwenden Sie dazu ein Digitalmultimeter. Führen Sie zunächst eine Durchgangsprüfung des verlegten Kabels durch, um Unterbrechungen festzustellen. Messen Sie anschließend bei sicher eingeschalteter Systemstromversorgung die Spannung an den Anschlusspunkten, um die korrekte Verkabelung des Solarkabels und den erwarteten Stromfluss zu bestätigen.

Sicherheitshinweis: Vor der endgültigen Installation des Systems sollten alle Solarkabelverbindungen mit einem Multimeter überprüft werden.

Sicherheitshinweise und häufige Fehler bei der Installation von Solarkabeln

Sicherheit hat oberste Priorität, um Sie und Ihr System zu schützen. Ein systematisches Vorgehen beugt den meisten Problemen vor.

Wichtige Sicherheitsregeln:

• Vor Beginn jeglicher Arbeiten zur Verkabelung von Solarkabeln müssen immer die DC-Trennschalter und der Wechselrichter ausgeschaltet werden.
• Tragen Sie isolierende Handschuhe und verwenden Sie Werkzeuge mit isolierten Griffen. Gleichstromkreise unter Spannung können gefährlich sein.
• Arbeiten Sie nur unter trockenen Bedingungen. Feuchtigkeit kann während der Installation von Solarkabeln zu sofortigen Kurzschlüssen führen.
• Niemals verbinden oder trennenSolarkabelverbinderunter Last, da dies einen Lichtbogen erzeugen kann.

Häufige Installationsfehler:

• Falsche Abisolierlänge des Kabels, was zu freiliegenden Drähten oder schlechtem Kontakt in den Klemmen des Solarkabels führt.
• Das Vergessen der hinteren Kappe vor dem Verpressen zwingt dazu, die Solarkabelbaugruppe wieder zu lösen.
• Eine lockere Crimpverbindung, die den elektrischen Widerstand erhöht und das Risiko einer Überhitzung steigert.
• Die Solarkabel werden nach der Montage nicht geprüft, wodurch Fehler unentdeckt bleiben.

Anleitung zum Trennen der Verbindung:
Schalten Sie das System immer zuerst stromlos. Suchen Sie die Verriegelungslaschen des Steckers und drücken Sie diese gleichzeitig. Ziehen Sie die Steckergehäuse gerade auseinander. Ziehen Sie niemals am Solarkabel selbst, da dies die internen Verriegelungen und Drähte beschädigen kann. Für festsitzende Stecker empfiehlt sich ein günstiges MC4-Trennwerkzeug – eine praktische Ergänzung zu Ihrem Werkzeugkasten für Solarkabel.

Profi-Tipps für eine langlebige Solarkabel-Montage

Diese praktischen Tipps verbessern Lebensdauer und Leistung. Durch ihre Umsetzung wird sichergestellt, dass Ihre Solarkabelverbindungen über Jahre hinweg robust bleiben.

• Achten Sie auf die richtige Dimensionierung: Verwenden Sie immer den korrekten Querschnitt des Solarkabels (AWG), wie in Ihrer Systemplanung angegeben, um eine Überhitzung zu vermeiden.
• Dielektrisches Fett auftragen: Eine kleine Menge im Inneren desSolarkabelverbinderverhindert Korrosion und gewährleistet ein problemloses Zusammenstecken, insbesondere in feuchten Klimazonen.
• Zugentlastung implementieren: Verwenden Sie Klemmen oder Schlaufen, um die Kabel in der Nähe der Anschlüsse zu sichern und so eine Zugbelastung der Solarkabelklemmen zu vermeiden.
• Alles beschriften: Beschriften Sie beim Verlegen von Solarkabeln beide Enden jedes Kabelstrangs. Dies vereinfacht zukünftige Prüfungen und Wartungsarbeiten an den Solarkabeln.
• Inspektionsplan: Führen Sie halbjährliche Sichtprüfungen aller Solarkabelverbindungen durch, um Anzeichen von Rissen, Verfärbungen oder Feuchtigkeitseintritt festzustellen.

Vergleich gängiger Solarkabelsteckertypen

Anschlusstyp	Hauptmerkmale	Am besten geeignet für	Werkzeugbedarf
MC4	Wetterfest, abschließbar, Industriestandard	Die meisten Verkabelungen für Wohn- und Gewerbegebäude	Standard-Crimp- und Montagewerkzeuge
MC4-Evo 2	Werkzeuglose Montage, höhere Strombelastbarkeit	Großsysteme, einfachere Installation vor Ort	Manuelle Montage möglich
Amethelent	Kompakte Größe, abgedichtetes Design	Enge Räume, Abzweigverbinder	Spezielles proprietäres Werkzeug
Tyco Solarlok	Robustes Gehäuse, hohe Langlebigkeit	Harte Umweltbedingungen, industrielle Nutzung	Standard-Crimpwerkzeuge

 Abschluss

Eine zuverlässige Solaranlage ist vollständig auf sichere Kabelverbindungen angewiesen. Durch die sorgfältige Einhaltung der korrekten Installationsschritte, die Verwendung geeigneter Crimptechniken mit dem richtigen Werkzeug und gründliche Kabeltests gewährleisten Sie maximale Sicherheit, Effizienz und eine lange Lebensdauer der Anlage. Die regelmäßige Wartung aller Solarkabel und -verbindungen ist der Schlüssel zu einem langfristig störungsfreien Betrieb.
