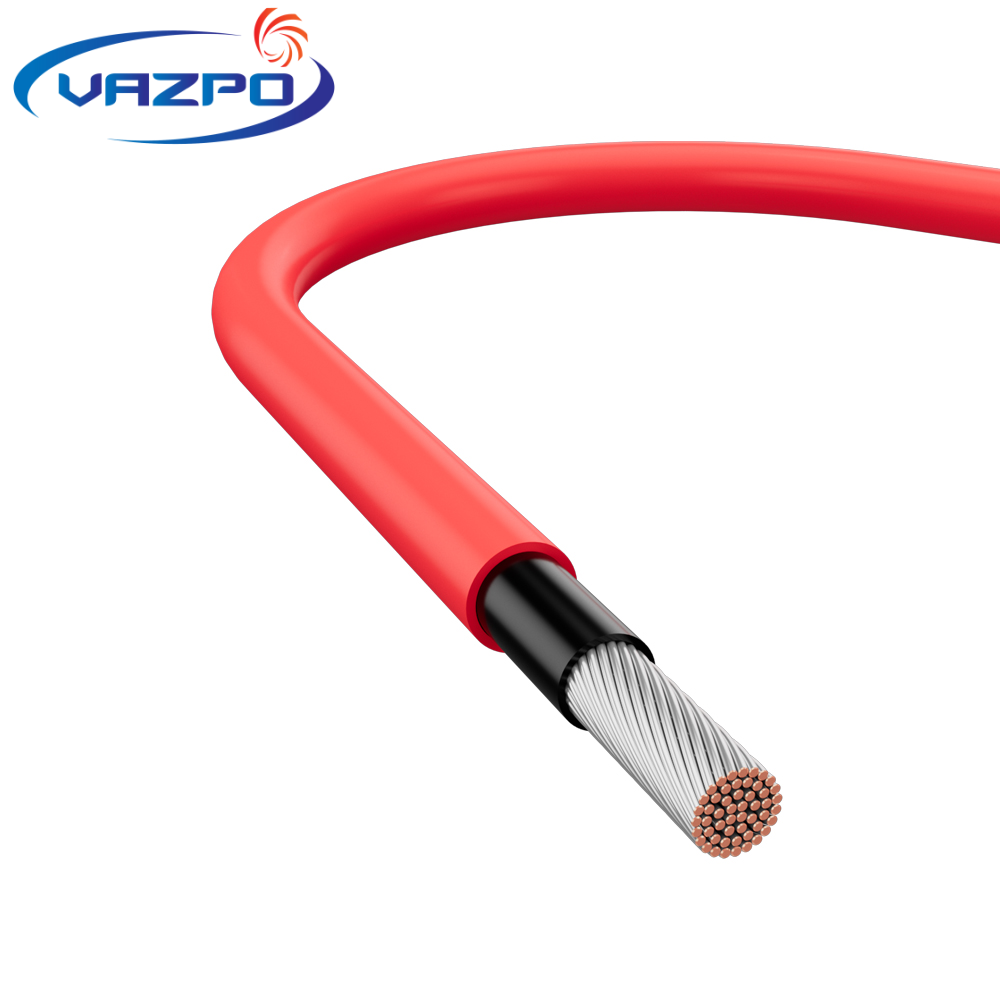

Câble pour panneau solaire PV1-F H1Z2Z2-K, 4 mm², 6 mm², 10 mm²
Application
Structure
Caractéristiques
| Tension nominale | CC 1,5 kV / CA 0,6/1 kV |
| Tension d'essai | 6000 V |
| Température de fonctionnement | -40℃~125℃ |
| température de court-circuit | 280 °C 5 s |
| Rayon de courbure | D |
| Durée de vie | ≥25 ans |
| Standard | TUV 2PfG 1169/08.07 |
| Certification | TUV/EN/UL/CQC |
Caractéristiques
1. Le conducteur est un conducteur en cuivre étamé.
① Empêche l'oxydation dans des environnements humides et à haute température.
② Améliore la fiabilité des soudures.
2. Le conducteur est un conducteur en cuivre souple.
① Conception flexible pour une flexion facile.
② Idéal pour déplacer les panneaux solaires.
③ Installation sans tracas.
3. L'isolation et la gaine sont fabriquées en matériau ignifuge à faible émission de fumée, sans halogène et résistant à une température de 125 °C.
① Résiste à la chaleur extrême.
② Auto-extinguible pour plus de sécurité.
4. Les matériaux d'isolation et de revêtement offrent un retrait thermique fiable
① Garantit l'intégrité du câble.
5. Les matériaux d'isolation et de revêtement sont résistants au froid.
① Insensible aux températures de -40℃ à 125℃.
② Gagné'ne craque pas dans le froid.
6. Le câble résiste à l'eau acide et alcaline
① Étanche et soudable.
② Résiste à une exposition chimique agressive.
7. Résistance aux UV de qualité supérieure
① Durabilité de 25 ans.
② Allongement à la rupture ≤50%.
Certification
Emballage
Les conditionnements standards comprennent des rouleaux de 100 mètres, 200 mètres, 500 mètres, 1 000 mètres et 3 000 mètres. Les clients peuvent choisir le format le plus adapté à leurs besoins.
Spécification
| Spécifications du câble solaire (PV1-F/H1Z2Z2-K/PV-YJYJ) | |||||||
| Spécification | Diamètre | Résistance de chef d'orchestre | Isolation Épaisseur | Gaine Épaisseur | Extérieur Diamètre | Poids | Porter Capacité |
| mm | mm | mm | kg/km | UN | |||
| 1X1,5 | 0,20 | 13 700 | 0,7 | 0,8 | 4,75 | 37.4 | 33 |
| 1x2,5 | 0,20 | 8.210 | 0,7 | 0,8 | 5.18 | 49 | 42 |
| 1x4 | 0,30 | 5.090 | 0,7 | 0,8 | 5,74 | 67,4 | 56 |
| 1x6 | 0,30 | 3,390 | 0,7 | 0,8 | 6,53 | 91,7 | 77 |
| 1x10.0 | 0,40 | 1,950 | 0,7 | 0,8 | 7,66 | 142,6 | 103 |
| 1x16.0 | 0,40 | 1,240 | 0,7 | 0,9 | 9.03 | 205.9 | 140 |
| 1x25.0 | 0,40 | 0,795 | 0,9 | 1.0 | 11.03 | 314.2 | 171 |
| 1x35.0 | 0,40 | 0,565 | 0,9 | 1.1 | 12,37 | 412,6 | 212 |
| 1x50.0 | 0,40 | 0,393 | 1.0 | 1.2 | 14,98 | 586,6 | 269 |
| 1x70.0 | 0,50 | 0,277 | 1.1 | 1.2 | 16.49 | 783,7 | 335 |
| 1x95.0 | 0,50 | 0,210 | 1.1 | 1.3 | 18.48 | 1020,6 | 392 |
| 1x120.0 | 0,50 | 0,164 | 1.2 | 1.3 | 20,50 | 1294,3 | 444 |
| 1x150.0 | 0,50 | 0,132 | 1.4 | 1.4 | 22,97 | 1627 | 503 |
FAQ sur les câbles solaires
Questions fréquentes et réponses d'experts pour vous aider à choisir le bon câble solaire.
-
Q : Que signifie PV1-F ou TÜV 2PfG 1169 ?
A: PV1-F et TÜV 2PfG 1169 sont des normes internationales pour les câbles solaires. PV1-F : indique que le câble est spécialement conçu pour les systèmes photovoltaïques (PV) et présente une résistance à haute tension (jusqu’à 1 500 V CC). TÜV 2PfG 1169 : signifie que le câble est certifié par le TÜV, garantissant ainsi sa conformité aux exigences strictes de sécurité et de performance des installations solaires. -
Q : Qu'est-ce qui différencie les câbles solaires TÜV 2PfG 1169 des câbles électriques ordinaires ?
-
Q : Les câbles solaires jumelés PV1-F peuvent-ils être utilisés pour de grands projets commerciaux ?
-
Q : Comment choisir la taille et la longueur appropriées pour un câble solaire PV1-F ?
-
Q : Les câbles solaires PV1-F peuvent-ils être utilisés pour connecter des onduleurs et des panneaux ?
-
Q : Pourquoi devrais-je acheter des câbles solaires PV1-F certifiés TÜV pour mon projet ?
