Stromkabel

Mittelspannungs-Stromkabel Cu/XLPE/CTS/PVC

*Gewährleistet eine sichere und effiziente Energieübertragung mit minimalem Energieverlust.
*Widersteht Druck, Abrieb und mechanischer Belastung für eine dauerhafte Leistungsfähigkeit.
*Zuverlässiger Betrieb auch bei hohen Temperaturen und starker Beanspruchung.
*Schützt vor Feuchtigkeit, Korrosion und rauen Bedingungen.
*Jetzt online ein Angebot anfordern, Kontakt aufnehmen, kostenlose Muster erhältlich.

Für Projekte/Bulk OrdersBulk-Untersuchung

Geben Sie Produkt, Spezifikation und Menge zur Prüfung vor der Zahlung an.

Bulk-Untersuchung

Produktvorteile

Für zuverlässige PV-Leistung

Die wichtigsten Produktvorteile werden in einem übersichtlichen Format für Ingenieure, Distributoren und Projekteinkäufer präsentiert.

4-stufiger Schutz

Verstärkte Konstruktion für anspruchsvolle Photovoltaik-Umgebungen.

14 Extremprüfungen

Die Informationen zur Leistungsüberprüfung können zusammen mit der zugehörigen technischen Dokumentation überprüft werden.

Vollständig zertifiziert

TÜV-, CE-, RoHS-und REACH-Konformitätsinformationen an einem Ort.

Stabilität in rauen Umgebungen

Die Positionierung konzentrierte sich auf Langlebigkeit, Sicherheit und langfristige Projektzuverlässigkeit.

Technische Spezifikation

Produktspezifikationen

Ursprüngliche Produktanwendung, Struktur, Merkmale und technische Daten.

Anwendung

8,5-17-kV-Stromkabel finden breite Anwendung in Mittel- und Hochspannungsnetzen und eignen sich für städtische Stromnetze, Industrieparks sowie die Stromversorgung von Großgebäuden und Infrastrukturprojekten. Dank ihrer hervorragenden Isolationseigenschaften und mechanischen Festigkeit sind sie für verschiedene Verlegeumgebungen wie Erdverlegung, Kabelgräben und Tunnel geeignet und gewährleisten einen stabilen Betrieb auch unter anspruchsvollen Bedingungen wie hohen Temperaturen und hoher Luftfeuchtigkeit.

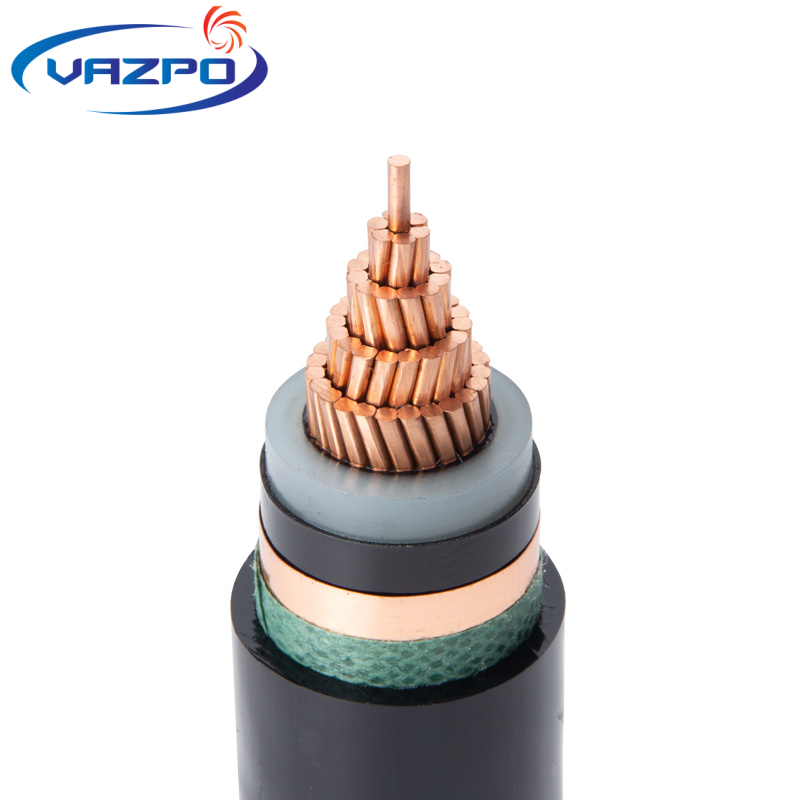

Struktur

Leiter: Sauerstofffreies Kupfer

Isolierung: XLPE (vernetztes Polyethylen)

Außenmantel: PVC (Polyvinylchlorid)

Farbe: Schwarz

Merkmale

1. Referenznormen: GB/T12706, IEC60502

2. Zertifizierung: CQC

3. Bemessungsspannung: Uo/U beträgt 26-35 kV

4. Maximale Betriebstemperatur des Leiters: 90℃

5. Die maximale Temperatur des Kabelleiters während eines Kurzschlusses (Dauer weniger als 5 Sekunden) darf 250℃ nicht überschreiten;

6. Das Kabel muss bei einer Umgebungstemperatur von mindestens 0℃ und mit dem folgenden minimalen Biegeradius verlegt werden.

Einadriges, unbewehrtes Kabel: 20D

Einadriges armiertes Kabel: 15D

Dreiadriges, unbewehrtes Kabel: 15D

Dreiadriges armiertes Kabel: 12D

D – tatsächlicher Außendurchmesser der Kabelprobe (mm)

7. Armiertes Kabel mit Stahlband zur Verbesserung der mechanischen Eigenschaften des Kabels; das Kabel kann äußerem mechanischem Druck standhalten.

Das mit XLPE isolierte, stahlbandarmierte Stromkabel zeichnet sich durch hohe elektrische Festigkeit, mechanische Festigkeit, hohe Alterungsbeständigkeit, Beständigkeit gegen Umwelteinflüsse und chemische Korrosion aus. Es ist einfach zu montieren, bequem zu handhaben und für höhere Betriebstemperaturen über lange Zeiträume geeignet.

Spezifikation

XLPE-Isolierung Stromkabel	YJV	CU/XLPE/PVC
	YJLV	AL/XLPE/PVC
	YJV22	CU/XLPE/STA/PVC
	YJLV22	AL/XLPE/STA/PVC
	YJV23	CU/XLPE/STA/PE
	YJLV23	AL/XLPE/STA/PE
	YJV32	CU/XLPE/SWA/PVC
	YJLV32	AL/XLPE/SWA/PVC
	YJV33	CU/XLPE/SWA/PE
	YJLV33	AL/XLPE/CHOICE/PE

PVC-Isolierung Stromkabel	VV	CU/PVC/PVC
	VLV	ALU/PVC/PVC
	VV22	CU/PVC/STA/PVC
	VLV22	AL/PVC/STA/PVC
	VV23	CU/PVC/STA/PE
	VLV23	AL/PVC/STA/PE
	VV32	CU/PVC/SWA/PVC
	VLV32	AL/PVC/SWA/PVC
	VV33	CU/PVC/SWA/PE
	VLV33	AL/PVC/SWA/PE

Nr. Querschnitt des Leiters	Leiterstruktur	Isolationsdicke	Mantelstärke	Ca. Außendurchmesser	Ungefähres Gewicht	Maximaler Gleichstromwiderstand des Leiters (20 °C)	Ungefähre Strombelastbarkeit
mm²	N/mm	mm	mm	mm	kg/km	Ω /km	Luft (A)	U-Bahn (A)
1×25	7/2.29	4,5	1.8	21.6	625	0,727	165	160
1×35	7/2,65	4,5	1.8	22,9	779	0,524	205	190
1×50	10/2.62	4,5	1.8	24.2	925	0,387	245	225
1×70	14/2,62	4,5	1.8	26.1	1190	0,268	305	275
1×95	19/2,62	4,5	1.8	27,7	1461	0,193	370	330
1×120	24/2,62	4,5	1.9	29.3	1738	0,153	430	375
1×150	30/2,62	4,5	1.9	30,9	2054	0,124	490	425
1×185	37/2,62	4,5	2	32,7	2427	0,0991	560	480
1×240	48/2,62	4,5	2.1	35.1	3001	0,0754	665	555
1×300	60/2,62	4,5	2.1	37,3	3604	0,0601	765	630
1×400	60/2,98	4,5	2.2	41,9	4702	0,047	890	725
1×500	60/3,30	4,5	2.3	45,4	5735	0,0366	1030	825
